Rectifieuse de précision pour surface de soupape en céramique

Rectifieuse de précision pour surface de soupape en céramique

Rectifieuse de précision pour surface de soupape en céramique

Rectifieuse de précision pour surface de soupape en céramique

• Rectifieuse de précision pour surface de soupape en céramique

  La machine de finition multifonctionnelle à double face est un processus de rectification de surface de haute précision ou de rectification fine, réalisé en retirant le matériau des deux surfaces d’un composant, ce qui permet d’obtenir une précision géométrique et une finition de surface extrêmement précises. En règle générale, il s'agit de la dernière étape de meulage d'une chaîne de production mécanique utilisée pour améliorer et / ou corriger la géométrie de pièces issues de frittage, de sciage, de moulage ou d'opérations similaires. En fonction de l'application, l'enlèvement de matière peut également être effectué sur une seule surface.

  Lorsque la machine fonctionne, les disques de meulage supérieur et inférieur ainsi que la roue planétaire tournent simultanément pour entraîner les pièces à usiner afin d'effectuer un mouvement alternatif des planètes entre les deux disques de meulage. Divers matériaux de meulage tels que des abrasifs très durs: plaques de meulage en diamant, plaques de meulage en CBN (nitrure de bore cubique); Abrasifs conventionnels: Des plaques de fonte, des plaques de GC, etc. peuvent être adoptées pour différentes exigences de différents produits, de manière à obtenir une rectification de précision double face sur des pièces fabriquées à partir de matériaux divers. Nos équipements utilisent des mesures avancées du côté de la sonde et un contrôleur de mesure Sony pour réaliser un contrôle de mesure en ligne et en temps réel sur les pièces traitées.

• Xinxiang SKF Machinery Co., Ltd. Machine multifonctionnelle de finition à double face. Caractéristiques:

  1. Corps de machine en fonte à haute résistance

  2. Trois moteurs d'entraînement réglables indépendants sont appliqués au disque supérieur, au disque inférieur et à la bague intérieure

  3. Le disque de travail supérieur peut être balancé manuellement ou automatiquement

  4. Contrôle pneumatique

  5. Système de contrôle de taille numérique

  6. La bague intérieure tourne sous servocommande

  7. Le dispositif de chargement et de déchargement semi-automatique peut être configuré

  8. Système de refroidissement et de filtrage à température constante

  9. Interface de commande à écran tactile

  10. Protection comprimée pour le disque de travail supérieur

  11. Fonction de diagnostic de défaut forte

  12. Une pluralité de fonctions pour la sélection

  13. Pas ou moins d'entretien, opération simple et pratique

  14. Solution de traitement personnalisée pour améliorer la capacité du produit




• Xinxiang SKF Machinery Co., Ltd. Machine multifonctionnelle de finition à double face Paramètres techniques:

	Gmm630	Gmm700	GMM720	GMM1000	GMM1200
Grinding plate size	Φ630×160×55	Φ700×200×55	Φ720×220×55	Φ1000×330×55	Φ1200×400×55
Up plate motor(kw)	5.5	5.5	5.5	9.2	11
Up speed(r/min)	105	105	105	80	85
Down plate motor(kw)	5.5	5.5	5.5	9.2	11
Down speed(r/min)	105	105	105	80	85
Inner ring motor(kw)	2	2	2	3	5
Inner ring speed(r/min)	75	75	75	65	65
Dimension(mm)	1800x1900x2500	1800x1900x2500	1800x1900x2500	2500x2100x2700	2600x3000x2300
Weight(kg)	2800	4500	5000	6000	6500

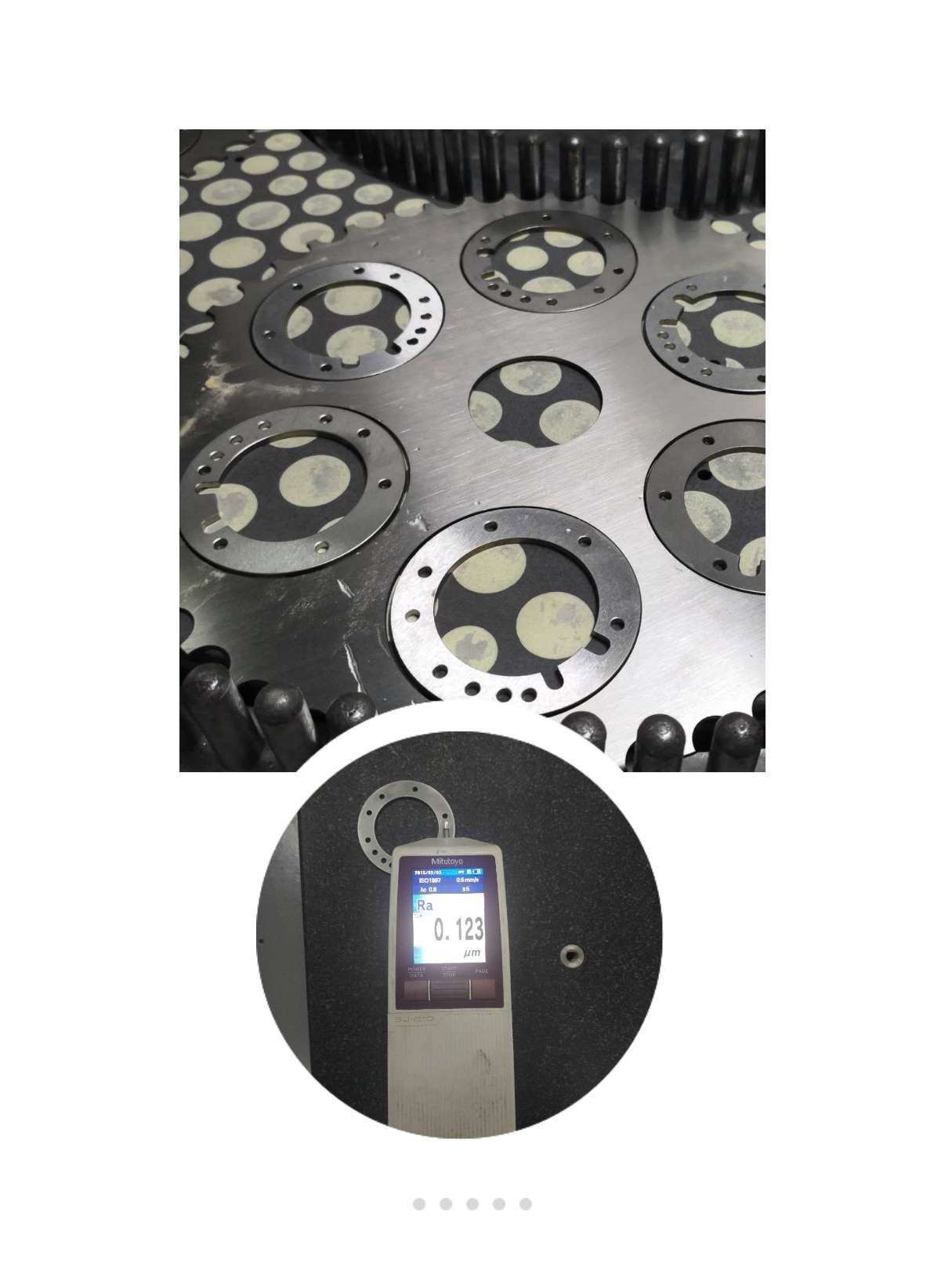

Precision(normal parts) Flatness1.5μm, Parallelism 2μm,Roughness Ra0.1μm

• Test de meulage

Nous aimerions tout d’abord faire l’essai de rectification, il suffit de nous indiquer vos exigences en matière de rectification et de nous envoyer vos pièces .

• Service outre-mer

Nous fournirons 2 ingénieurs pour l'installation de la machine et la formation sur votre site.

• Application:

Hydraulic elements:	Blade pump,steering valve, plunger pump, gasoline pump,hydraulic motor, etc.
Compressor parts:	Air condition compressor blade, piston, cylinder, refrigerator compressor valve plate, etc.
Engine parts	Internal combustor part, booster pump part, oil nozzle/ oil pump part, etc Various hard alloy blades, high precision bearing, sealing piece, watch part, ceramic valve core, magnetic material, etc
Any other hard and brittle materials which required a high precision surface quality

• Client typique que nous avons serveur:

AVIC: Le premier moteur à moteur chinois

MIBA: Les mots célèbres en métallurgie des poudres

MIBA: Les mots célèbres en métallurgie des poudres

SEDAL: Les mots célèbres en céramique de haute précision

GKN: Les mots célèbres en métallurgie des poudres

ANADOLU: le centre de recherche turc en matière céramique

Etc
